超聲波金屬焊接技術之金屬點焊與滾焊工藝

超聲波金屬焊接技術之金屬點焊與滾焊工藝

一、超聲波金屬點焊機

點焊機工作原理

超聲波金屬點焊機是利用額每秒鐘數萬次的高頻振動波傳遞到兩個需焊接的金屬工件表面，再施以一定的壓力，使金屬表面相互摩擦而形成分子層之間的熔合，達到焊接的目的。

點焊機設備特點

1、超焊部位剖面密實度更好，不易形成空洞

2、同種金屬不同種金屬之間均可以進行超聲焊接，與電氣焊相比耗費能量少得多

3、超焊是先進、便捷、環保節能的電連接工藝

4、對焊接金屬表面要求低，氧化或電鍍均可焊接

5、焊接時間短，不需任何助焊劑、氣體、焊料

6、焊接無火花，接近冷焊機

7、焊接前準備需求小，節省勞力

8、一個簡單的工序在1秒內結束

9、低成本投入和模具更換費用

點焊機應用領域

1、動力電池多層正、負極焊接，鎳氫電池鎳網與鎳片焊接；

2、鋰電池、聚合物電池銅箔與鎳片焊接，鋁箔與鋁片焊接，鋁片與鎳片焊接；

3、太陽能電池、平板太陽能吸熱板、鋁塑復合管滾焊，銅、鋁板拼接；

4、電磁開關、無熔絲開關等大電流接點、觸點、異種金屬片的焊接。

超聲波金屬點焊機能夠同時焊接鋁、銅、銀、鉻鎳等可導電金屬的細薄材料實施點狀、條形焊接，可廣泛應用與汽車電器、電子電機、電器引線終端、線束、端片、極片耳等的點狀、條狀、線狀之間焊接相連。

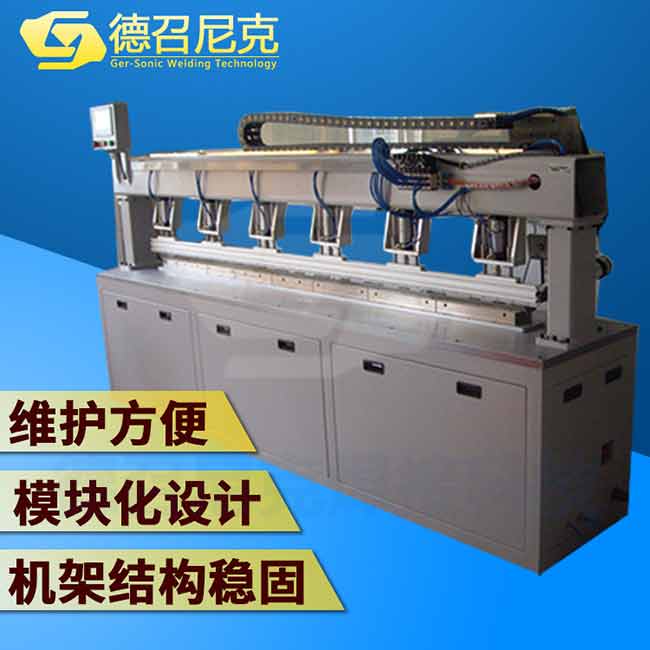

二、超聲波金屬滾焊機

滾焊機工作原理

超聲波金屬滾焊機別稱超聲波銅片滾焊機，超聲波鋁片滾焊機，超聲波銅管滾焊機，超聲波鋁管滾焊機，超聲波太陽能集熱板滾焊機，超聲波太陽能翅片金屬滾焊機，超聲波太陽能吸熱板板芯滾焊機，整板太陽能集熱板滾焊機，平板太陽能集熱器焊接機等。

超聲波金屬滾焊設備是將超聲波滾焊系統安裝在設備龍門架上，滾焊系統在龍門架上做X軸方向運動，龍門架下面的工作臺做Y軸方向運動，完成幅寬為1-2.5米的產品焊接。

滾焊機設備特點

1、模塊化設計，安裝簡易，維護方便，焊接高度調節機構操作方便

2、超聲波發生器電路采用世界先進的PLL鎖相環頻率自動跟蹤技術

3、焊接功率連續可調，能在同一臺設備上實現焊銅和鋁

4、設備工具頭（焊頭）采用優質合金鋼制造，壽命和制造精度媲美歐美同類產品

5、超聲波金屬滾焊機幾乎所有加工面都進行磨削加工及電鍍工藝，加工精度高，機架結構穩固　

滾焊機應用領域

超聲波金屬滾焊技術對金屬片、金屬箔與金屬管進行焊接加工，應用于太陽能集熱器、太陽能集熱板、太陽能電池板、非晶硅太陽能電池板、銅板與銅管焊接、銅箔與銅管焊接、銅片與銅管焊接、鋁塑復合管、電熱器具的發熱管銅鋁焊接、太陽能平板翅片、電熱器具、太陽能熱水器、銅與鋁板拼接等。
