超聲波焊接最詳細講解（二）

2）超聲波塑料焊接原理

超聲波作用于熱塑性的塑料接觸面時，會產生每秒幾萬次的高頻振動，這種達到一定振幅的高頻振動，通過上焊件把超聲能量傳送到焊區，由于焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫。又由于塑料導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度。超聲波塑料焊接的好壞取決于換能器焊頭的振幅，所加壓力及焊接時間等三個因素，焊接時間和焊頭壓力是可以調節的，振幅由換能器和變幅桿決定。這三個量相互作用有個適宜值，能量超過適宜值時，塑料的熔解量就大，焊接物易變形；若能量小，則不易焊牢，所加的壓力也不能太大。這個最佳壓力是焊接部分的邊長與邊緣每1mm的最佳壓力之積。

二、超音波的熔焊應用方法

1）熔接法：1

以超音波超高頻率振動的焊頭在適度壓力下，使二塊塑膠的接合面產生摩擦熱而瞬間熔融接合，焊接強度可與本體媲美，采用合適的工件和合理的接口設計，可達到水密及氣密，并免除采用輔助品所帶來的不便，實現高效清潔的熔接。

2）埋植：

借著焊頭之傳道及適當之壓力，瞬間將金屬零件（如螺母、螺桿等）擠入預留入塑膠孔內，固定在一定深度，完成后無論拉力、扭力均可媲美傳統模具內成型之強度，可免除射出模受損及射出緩慢之缺點。

3）鉚焊：

鉚焊法指的是振動的焊頭壓制物品的突起處使其熱熔為鉚釘狀，從而使兩物體機械鉚合

4）點焊

點焊指的是對于焊線不易設計的物體進行分點焊接，，同樣可達到熔接效果。

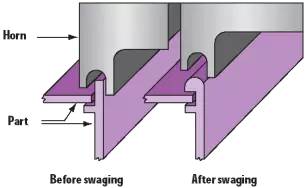

5）成型

本方法與鉚焊法類似，將凹狀的焊頭壓著于塑膠品外圈，焊頭發出超音波超高頻振動后將塑膠溶融成形而包覆于金屬物件使其固定，且外觀光滑美觀、此方法多使用在電子類、喇叭之固定成形，及化妝品類之鏡片固定等。
